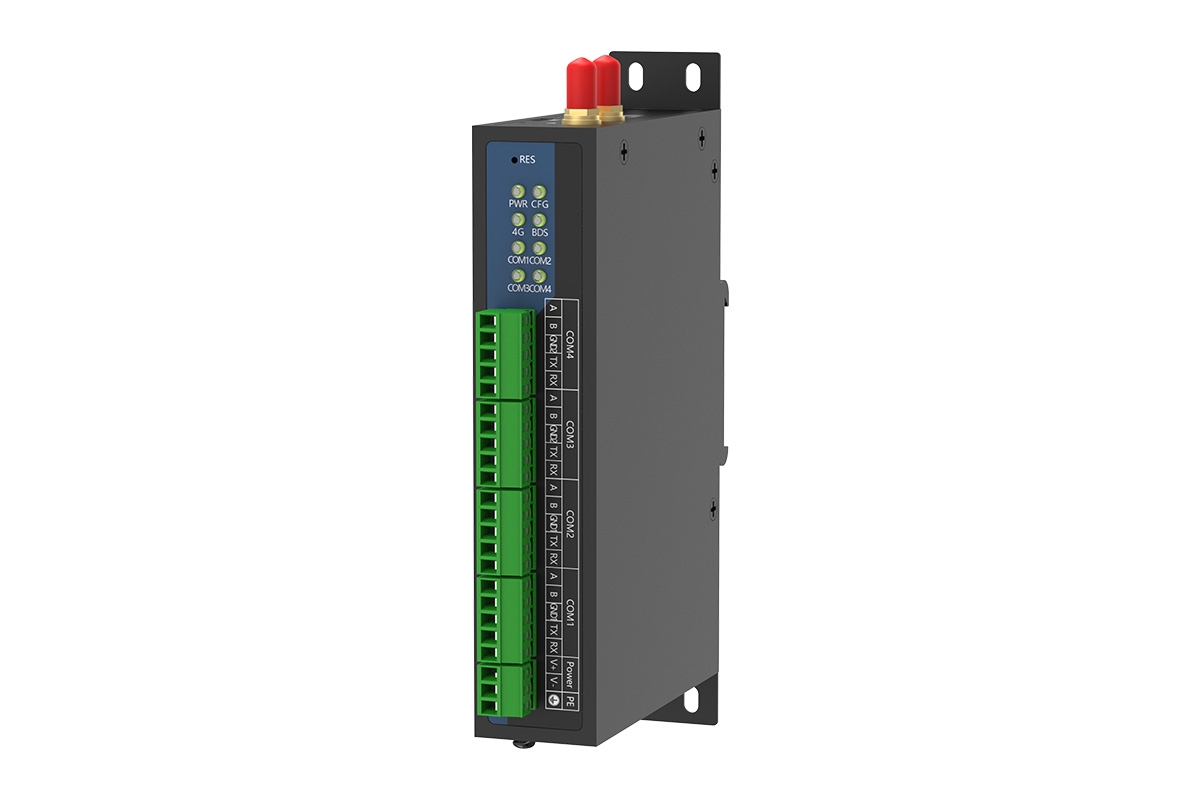

本产品是一款工业级4G协议采集网关，搭载32位高性能处理器，具备强劲的实时数据处理能力。
设备支持多路串口、百兆以太网、4G全网通无线通信以及GPS+北斗双模高精度定位，集协议转换、远程管控与位置溯源于一体。
除支持标准的ModbusRTU/TCP协议外，更深度集成Modbus从站、MQTT、HTTP等多种数据上报方式，并兼容DLT645电表协议与虚拟点位运算，真正实现从现场设备采集到云平台对接的端到端贯通。
产品广泛适用于工业物联网、智慧交通、环境监测、智能运维等多元场景，为设备数字化、智能化升级提供稳定、高效、灵活的核心枢纽。
采用工业级32 位处理器，实时处理能力强
搭载工业级4G模组，兼顾高速数据传输与低功耗特性
支持GPS+北斗双系统导航定位
串口具有电气隔离，可有效防止地环路和浪涌冲击
断线数据自动缓存，重连补发不丢数据
支持采集Modbus RTU及Modbus TCP协议设备
支持DLT645-1997/2007双电表协议
支持灵活配置逻辑控制规则
提供通用的MQTT协议上报配置
支持串口设备间的双向透明传输
支持Ping主机监测功能，可自定义检测周期
支持配置参数批量导入导出
支持DNS 域名解析功能
实时监控系统，可直接查看通道实时状态
工业级设计，宽温工作，抗干扰能力强
宽电压输入：9-30VDC
宽温范围：-40℃～85℃
以太网接口 | |
数量 | 1 |
接口形式 | RJ45 |
线序标准 | TIA/EIA568B 标准线序 |
速率 | 10/100M |
电磁隔离保护 | 2KV |
串口 | |
数量 | 4 |
类型 | RS232/485 |
接口形式 | 工业接线端子 |
接口定义 | RS485_A、RS485_B、GND、RS232_TX、RS232_RX |
EMC | 500W雷击浪涌 |
过流保护 | RS485：30V/100mA |
隔离电压 | 1500VDC/min |
电源特性 | |
接口形式 | 工业接线端子 |
输入电压 | DC9-30V |
功率 | ≦3.0W |
EMC | 1500W雷击浪涌 |
过流保护 | 支持 |
过压保护 | 支持 |
防反接功能 | 支持 |
通讯参数 | |
天线接口数量 | 2（4G+BDS） |
天线接口 | SMA母头 |
通讯方式 | 以太网+4G |
定位方式 | GPS+BDS |
4G模块参数 | |
频段信息 | LTE-FDD：B1/3/5/8 |
LTE-TDD：B34/38/39/40/41 | |
最大数据传输速率 | LTE-FDD（Mbps）：10（下行）/5（上行） |
LTE-TDD（Mbps）：8.96（下行）/3.1（上行） | |
功耗（典型值） | 5.58μA@关机 |
0.40mA@睡眠 | |
8.845mA@空闲 | |
网络配置 | |
IP地址 | 192.168.1.5 |
子网掩码 | 255.255.255.0 |
网关 | 192.168.1.1 |
DNS服务器1 | 114.114.114.114 |
DNS服务器2 | 8.8.8.8 |
上报配置 | |
上报类型 | MQTT、Modbus从站、HTTP |
上报模式 | 定时上报、混合上报、变化上报 |
采集配置 | |
设备类型 | Modbus、DLT645、虚拟设备 |
总数据项容量 | 默认500点（可选2000点） |
历史数据存储 | |
存储时间 | 72h |
存储数据 | 1,000,000条 |
工作环境 | |
工作温度 | -40℃～85℃ |
存储温度 | -40℃～85℃ |
相对湿度 | ≦95％RH |
机械特性 | |
外壳 | 金属 |
IP等级 | IP30 |
尺寸 | 长*宽*高(mm)141×90×30（不含挂板），168.3×90×30（含挂板） |
实验标准 | |
静电放电抗扰度（ESD） | GB/T 17626.2（IEC 61000-4-2）（接触放电±8kV） |
电快速瞬变脉冲群（EFT） | GB/T 17626.4-2018（网络端口：±2KV；电源端口：±4kV；信号端口：±4kV） |
低温/高温试验 | GB/T 2423.1、2（高温85℃，低温-40℃） |
