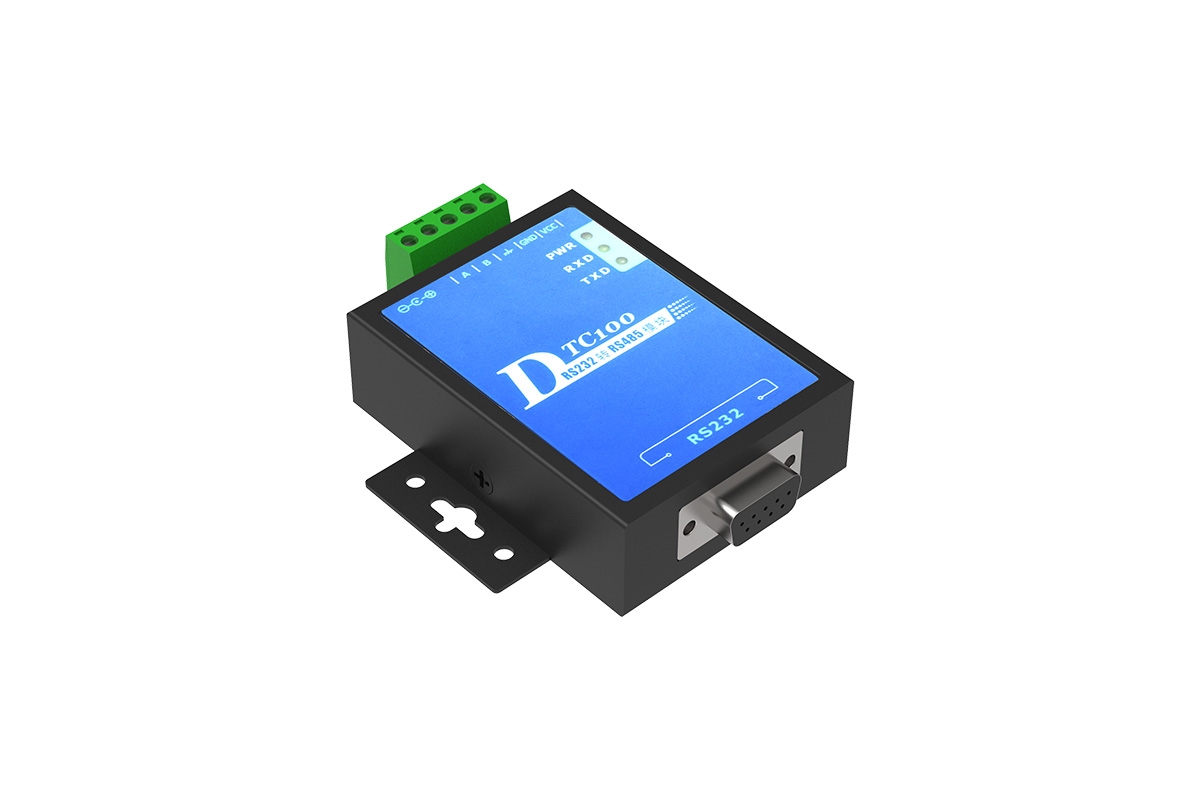

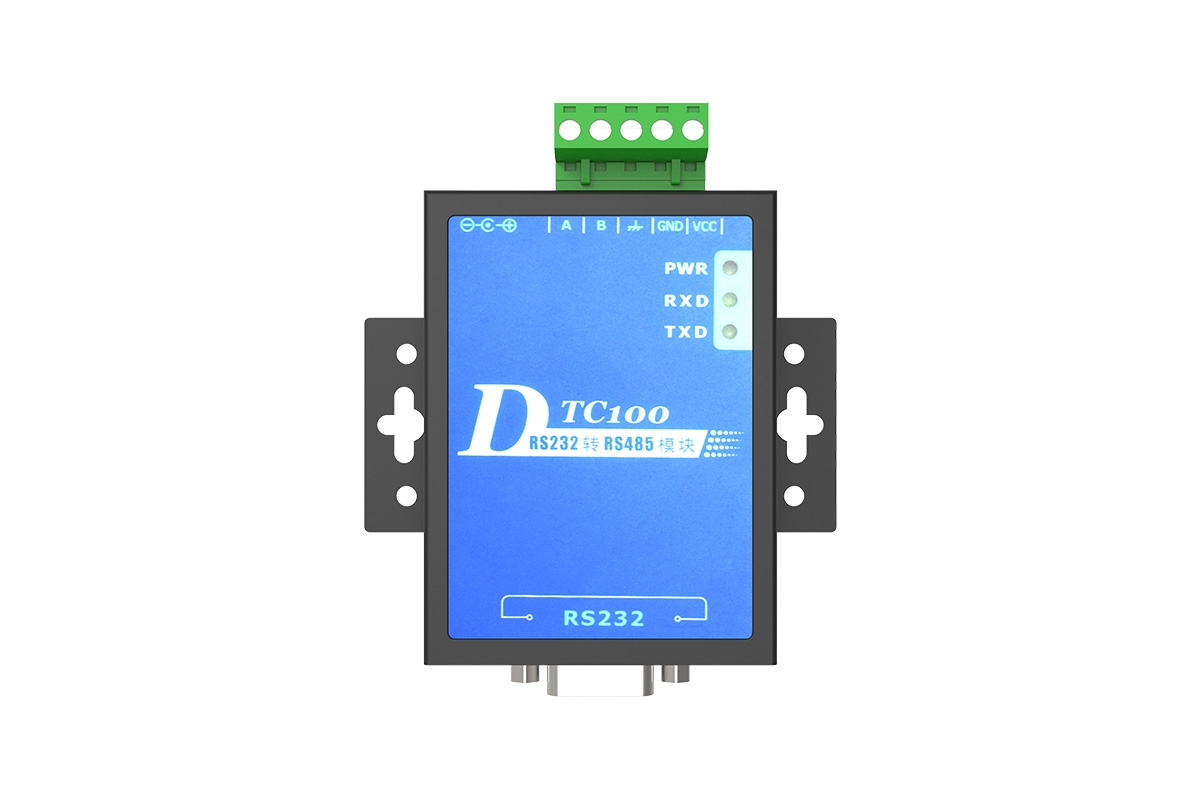

我公司研发的DTC100，是RS232与RS485之间的双向接口转换模块，具有即插即用方便用户使用的特点，能够将RS232串行口的TXD和RXD信号转换成两线平衡半双工的RS485信号，自动的流控不必设置，硬件与安装使用非常简单。接口采用电气隔离及防雷击、浪涌设计，具有很强的防护等级。可广泛应用于PLC 控制、门禁医疗、楼宇自控、工业自动化、测量仪表及环境动力监控系统、信息家电和LED信息显示设备。
模块硬件完全按照工业级标准设计，通讯接口进行了防雷击浪涌处理，电源具有工作电压范围宽、防接反和防雷击保护，可在恶劣电气环境中长期稳定工作。
串口特性：接口兼容EIA/TIA的RS-232C，RS-485标准；
电气接口：RS-232C端DB9孔型连接口，RS-485端工业接线端子连接口；
工作方式：异步半双工；
传输介质：普通线、双绞线或屏蔽线；
传输速率：1200-115200bps；
传输距离：5m（RS-232c端）1200m（RS-485端）；
通讯协议：透明；
参数类别 | 参数项 | 参数值 |
串口参数 | RS232串口 | 1路，接口形式为DB9 |
RS485串口 | 1路，接口形式为工业接线端子 | |
波特率 | 1200-115200bps | |
防护参数 | 串口 | 1KV电磁隔离 |
1500W浪涌保护 | ||
电源 | 500W雷击浪涌 | |
电源参数 | 电压 | DC 9~30V |
功率 | ≦1.0W | |
环境要求 | 工作温度 | -40℃～80℃ |
工作湿度 | ≦85％RH | |
存储温度 | -40℃～80℃ | |
存储湿度 | ≦95％RH |
