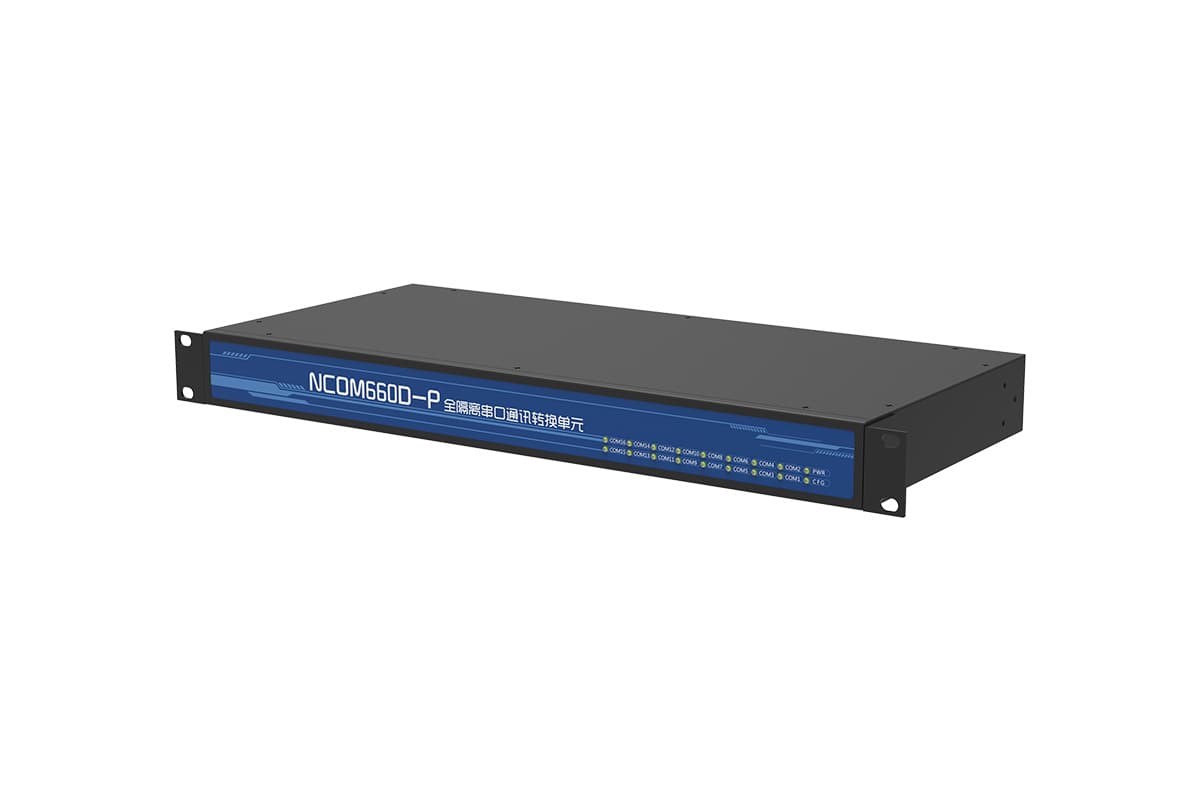

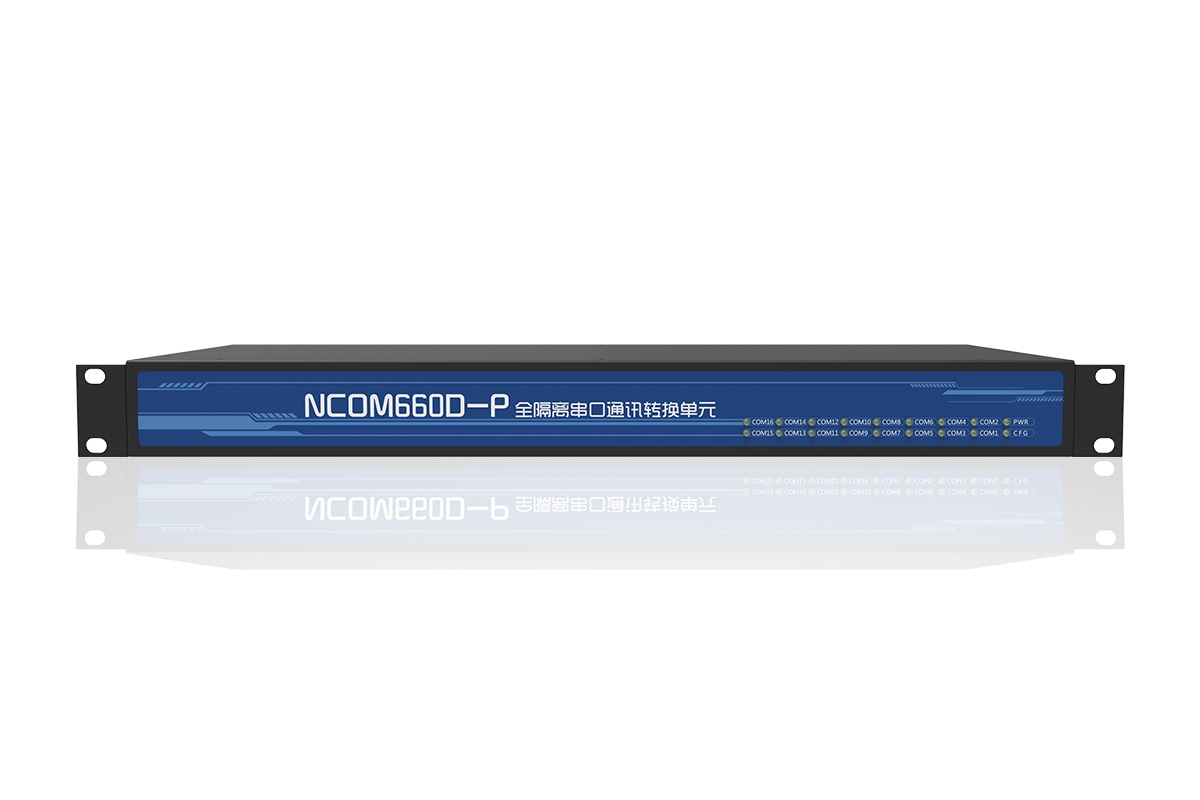

NCOM660D-P为复合型全隔离串口服务器，能够将16路标准的 RS232或RS485 串口信号转换成 TCP/IP 网络信号，实现RS232/485 串口与 TCP/IP 网络接口之间数据的双向透明传输，具备 Modbus 网关的功能，将 Modbus TCP与 Modbus RTU/ModbuS ASCIl 协议之间进行转换，使用户的 Modbus 串口设备能够立即具备 TCP/IP 网络接口功能，连接网络进行数据通信，极大的扩展串口设备的通信距离。
解决传统串口设备在现代网络环境下的连接局限性和管理需求，实现设备的远程接入、集中管理及与其他系统的融合。将传统串口设备“网络化”，解决了物理距离、系统集成、集中管理、远程运维等痛点，是工业自动化、智慧园区、物联网升级等场景中连接“传统设备”与“现代网络”的关键桥梁。
首页

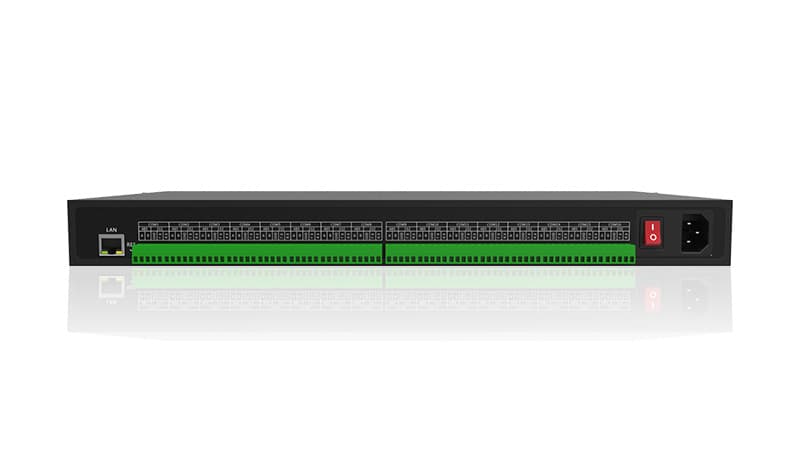

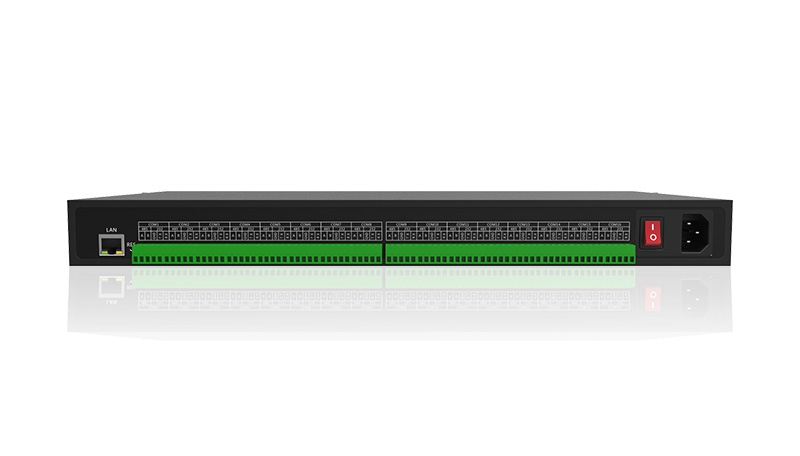

本设备采用端子接线方式，现场施工方便、快捷。标准的1U机架安装尺寸，是工控领域的理想之选。采用电气隔离技术，抗干扰能力强、防雷击及浪涌冲击，工作电压范围宽、可长期稳定工作。◆ 提供十六口串口信号，支持多种串口协议同时使用
◆ 10/100M 自适应以太网接口，支持动态 IP和静态 IP
◆ 采用工业级32 位ARM9处理器，主频300MHz，内存64M，Flash256M，实时处理能力极强
◆ 采用电气隔离技术，使MCU控制回路和输入输出回路之间保持独立，阻断共模、浪涌等干扰信号的传播，极大的增强了设备的安全性和抗干扰能力
◆ 支持TCP Server，TCP Client、UDP、虚拟串口、背靠背连接等多种使用方法
◆ 是串口服务器，同时也具备Modbus 网关的功能
◆ 支持软件或网页双重配置方式，配置设备参数方便灵活
◆ 支持DNS 域名解析功能，方便远程监控
◆ 具有自动报告设备IP地址的功能
◆ 设有密码保护，具有较高的安全等级
◆ 网口和串口都有独立的指示灯，能够清晰明了的指示工作状态
◆ 具有Reset键，可在系统参数配置混乱的情况下恢复到出厂设置
◆ 工作电压范围宽，电源具有良好的过流过压、防反接保护功能
◆ 支持在线更新固件，方便用户对设备固件进行及时更新
◆ 1U机柜式高档金属外壳，精致美观，并可有效保护产品稳定运行
◆ 支持注册功能，方便对接云平台
以太网接口 | |
数量 | 1 |
速率 | 10/100M |
电磁隔离保护 | 2KV |
网络设置 | |
IP分配策略 | STATIC、AUTO/DHCP |
本机IP地址 | 192.168.1.5 |
本机子网掩码 | 255.255.255.0 |
本机网关 | 192.168.1.1 |
串口 | |
数量 | 16 |
类型 | RS232/485 |
接口形式 | 工业接线端子 |
EMC | 500W雷击浪涌 |
过流保护 | RS485：30V/100mA |
ESD | 8KV静电保护 |
共模瞬态抗扰度 | 250kV/us |
电气隔离 | 5000Vrms隔离电压 |
串口设置 | |
波特率 | 1200、2400、4800、9600、19200、38400、57600、115200bps |
数据长度 | 7、8 |
停止位 | 1、2 |
校验 | Odd（奇校验）、Even（偶校验）、None（无校验） |
工作模式 | TCP Server、TCP Client、UDP |
数据转换模式 | DTU、ModbusRTU、ModbusASCII 、TELNET、TELNETEN |
电源特性 | |
接口形式 | 国标三插 |
输入电压 | AC 85-305V ；DC 100-430V |
功率 | ≦3.5W |
EMC | 500W雷击浪涌 |
电气隔离 | 1500VDC隔离电压 |
过载保护 | 支持 |
过压保护 | 支持 |
工作环境 | |
工作温度 | -40℃～85℃ |
存储温度 | -40℃～85℃ |
相对湿度 | ≦95％RH |
机械特性 | |
外壳 | 金属 |
IP等级 | IP30 |
尺寸 | 长*宽*高(mm)437×202×45（不含挂板），483×202×45（含挂板） |
实验标准 | |
静电放电抗扰度（ESD） | GB/T 17626.2（IEC 61000-4-2）（接触放电±8kV） |
电快速瞬变脉冲群（EFT） | GB/T 17626.4-2018（网络端口：±2KV；电源端口：±4kV；信号端口：±4kV） |
低温/高温试验 | GB/T 2423.1、2（高温85℃，低温-40℃） |
认证 | |
FCC | 47 CRF FCC Part 15，Subpart B ANSI C63.4-2014 |
RoHS | (EU)2015/863-PASS |
GB | GB 4943.1-2022 音视频、信息技术和通信技术设备--第 1 部分：安全要求 |
