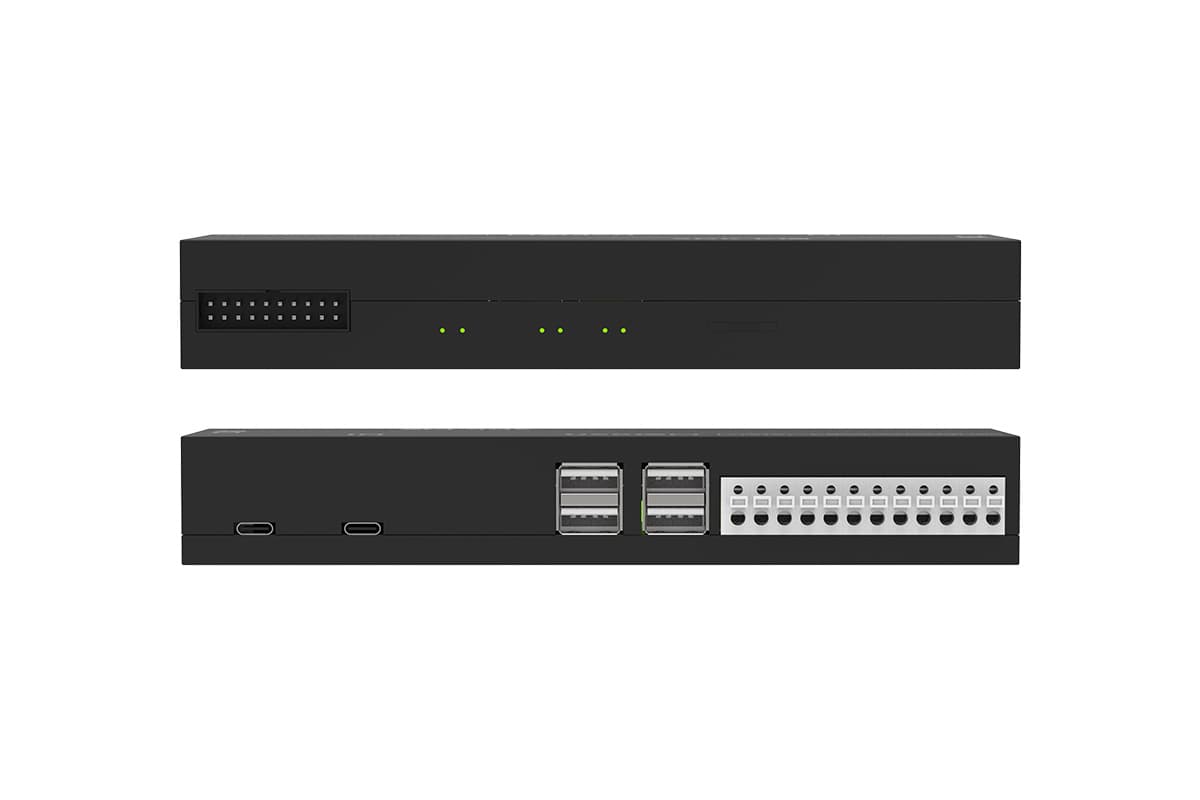

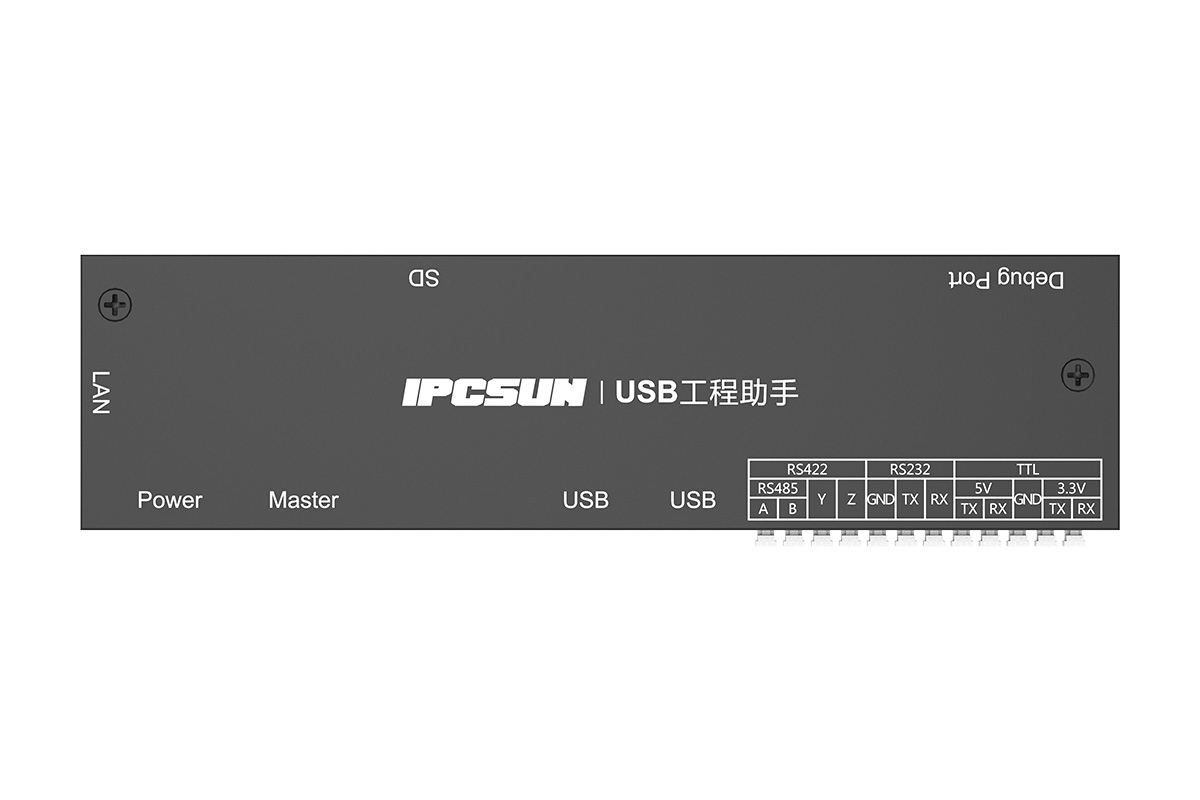

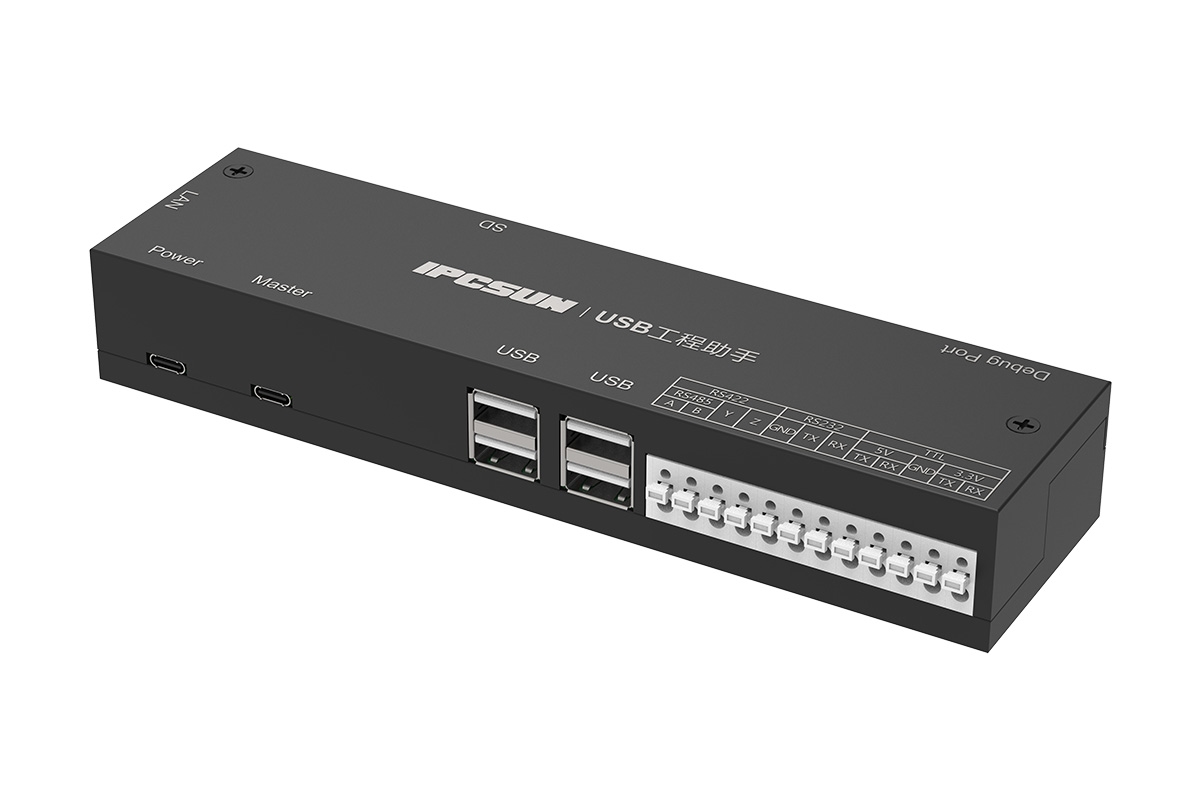

USB 工程助手是一款高度集成化调试工具，采用工业级 USB HUB 主控芯片，一体集成 USB 扩展、四种串行接口(RS232/485/422/TTL)、网口、读卡器、充电模块与专业调试口，全面兼容主流通信协议，即插即用，运行稳定可靠。其工业级设计支持 -40℃至 85℃极端工作温度，无论工业现场还是日常调试，皆可胜任，是工程师高效调试的理想伙伴。
电源口（Power） | |
数量 | 1 |
形式 | Type-C（USB-C） |
协议 | USB PD快充 |
快速充电 | 支持（需搭配支持快充协议的电源） |
最大支持充电功率 | 100W |
PD快充/数据连接口（Master） | |
数量 | 1 |
形式 | Type-C（USB-C） |
接口标准 | 符合USB 2.0 规范 |
理论传输速率 | 480Mbps（高速）、12Mbps（全速） |
功能 | 支持手机、笔记本电脑等设备进行快速充电 |
USB接口（USB） | |
数量 | 4 |
形式 | USB Type-A |
接口标准 | 符合 USB 2.0 规范 |
理论传输速率 | 480Mbps（高速）、12Mbps（全速）、1.5Mbps（低速） |
兼容性 | 向下兼容USB 1.1 |
输出电流 | 3A |
输出电压 | 5V |
串口 | |
数量 | 1路RS422/485、1路RS232、1路5.0VTTL、1路3.3VTTL |
形式 | 工业接线端子（5.0*12Pin） |
RS422/485 | A、B、Y、Z |
RS232 | GND、TX、RX |
5.0VTTL | TX、RX、GND |
3.3VTTL | TX、RX、GND（需重新上电，支持1.8VTTL） |
EMC | 500W雷击浪涌 |
存储卡接口（SD） | |
数量 | 1 |
类型 | SD/TF(MicroSD)卡槽 |
支持标准 | 兼容SD 2.0 |
传输总线 | 通过USB总线连接 |
专业调试接口（Debug Port） | |
数量 | 1 |
形式 | 简牛插座（2*10Pin） |
以太网接口（LAN） | |
数量 | 1 |
形式 | RJ45 |
速率 | 10/100Mbps |
工作环境 | |
工作温度 | -40℃～85℃ |
存储温度 | -40℃～85℃ |
相对湿度 | ≦95％RH |
机械特性 | |
外壳 | 金属 |
IP等级 | IP30 |
尺寸 | 长*宽*高(mm)181×48×28 |
实验标准 | |
静电放电抗扰度（ESD） | GB/T 17626.2（IEC 61000-4-2）（接触放电±8kV） |
电快速瞬变脉冲群（EFT） | GB/T 17626.4-2018（网络端口：±2KV；电源端口：±4kV；信号端口：±4kV） |
低温/高温试验 | GB/T 2423.1、2（高温85℃，低温-40℃） |
