RS485隔离集线器是工业通信与数据采集场景中的核心设备，主要用于解决传统RS485总线在复杂环境下的传输瓶颈与稳定性问题:
1.多分支扩展
将1路RS485主信号分配成多路分支信号，每路分支可独立连接设备(如传感器、仪表、控制器)，单台集线器能让总线接入设备数量翻倍，部分支持级联后总设备数可达数百个。
2.有源信号放大
内置电源和信号放大电路，接收前端弱信号后放大信号强度和驱动能力，单段传输距离可延长至1000-2000米，多级级联后甚至能覆盖5公里以上。
3、电气隔离保护
通过光电耦合器等元件实现信号的电气隔离，阳断地环路电流，避免不同设备因接地差异产生的电流损坏总线接口;抵御电磁干扰，隔离工业设备产生的强电磁辐射;故障隔离，某一分支设备短路、故障时仅影响该分支，不导致整个总线瘫痪。

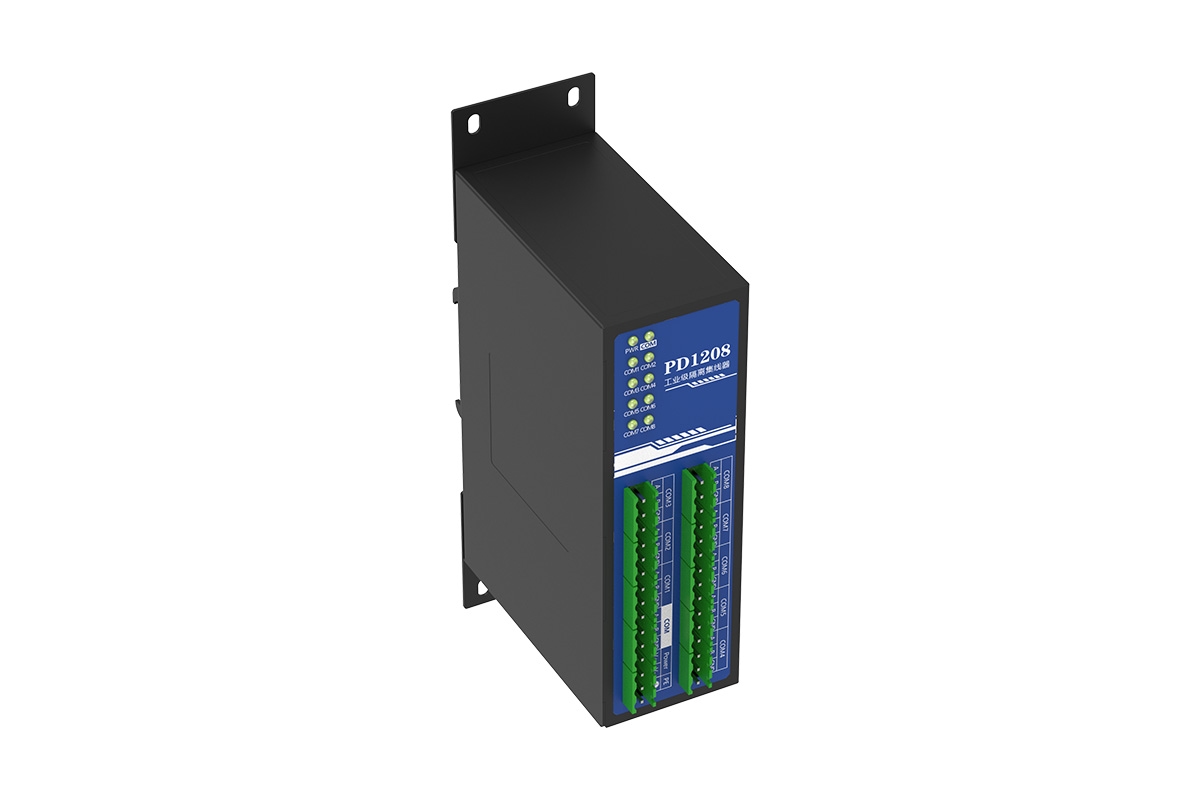

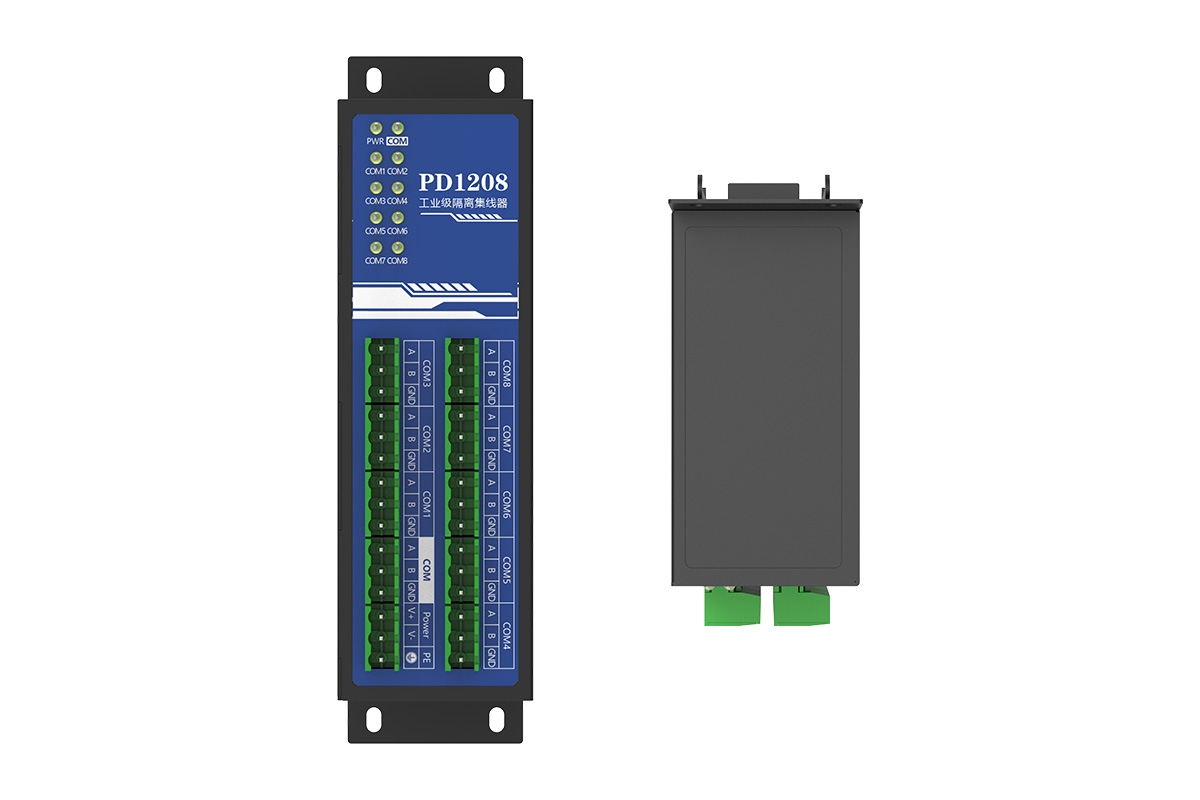

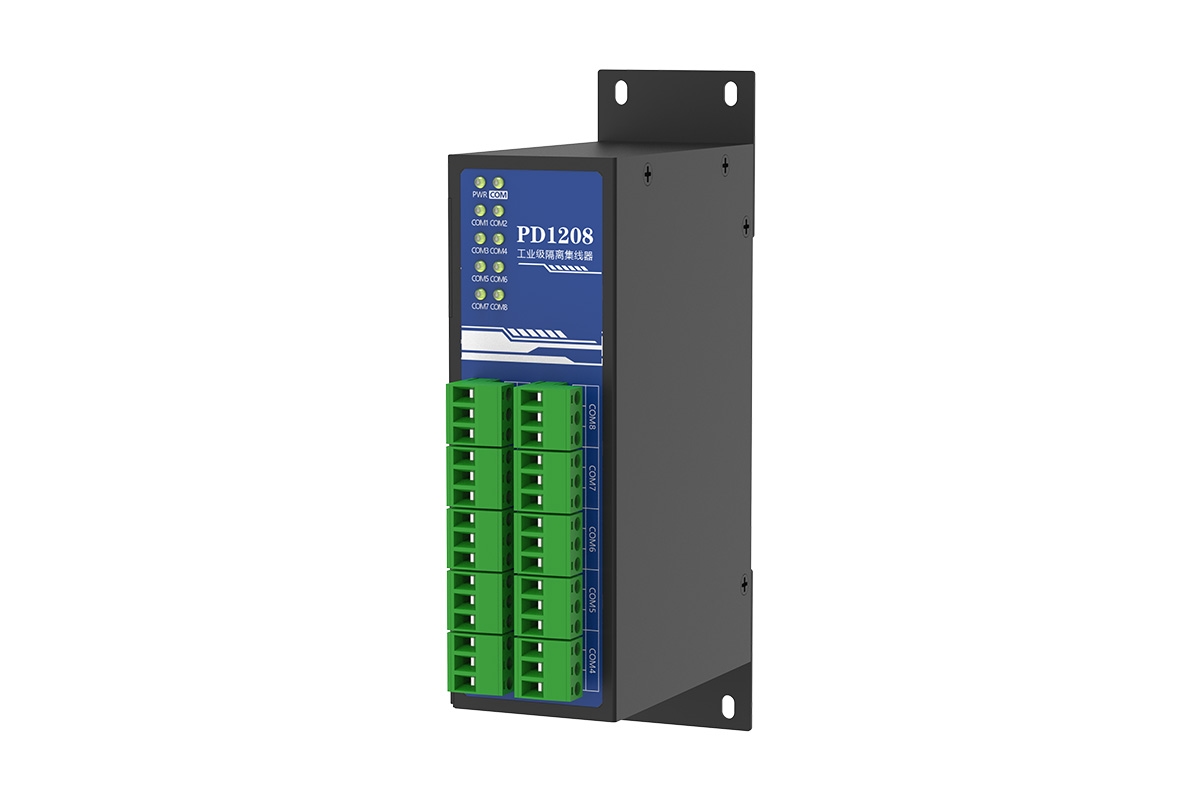

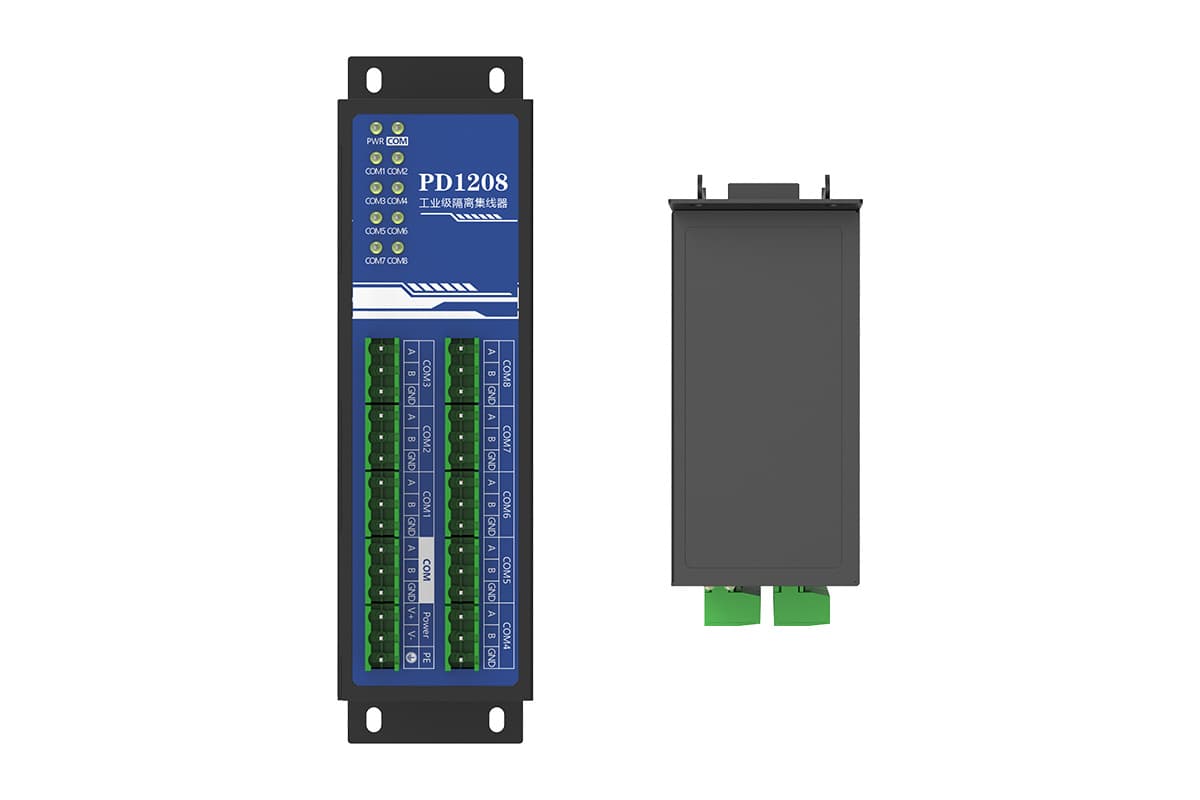

端子型8路光耦隔离集线器采用端子接线方式，接线方便、快捷，是工控领域的理想之选。具有光电隔离保护、抗干扰能力强、防雷击及浪涌冲击，可长期稳定工作。
◆ 提供1路RS485转8路RS485，符合RS485 TIA/EIA标准
◆ 支持改善RS485总线结构，分割网段，提高工业现场通信的可靠性
◆ 支持信号整形与放大，有效的延长通信传输距离
◆ 支持广播式数据传输，输入信号将被无差别复制转发至所有连接设备，确保数据的可达性和实时性
◆ 具备冲突域管理机制，当多个设备同时发送数据时，设备检测到信号冲突，避免发生信号冲突现象，降低工作效率
◆ 辅助工业现场放大RS485总线施工简单的优势，避开RS485易受干扰的劣势，使现场施工更易实施和开展
◆ 自动发送/接收数据，无需外部的流量控制信号
◆ 每个RS485通道支持多达256个设备直接组网
◆ 每一路都具有光电隔离保护，3级雷击浪涌防护，15KV静电保护
◆ 工作电压范围宽，电源具有良好的过流过压保护功能
◆ 电源具有防反接功能，使现场施工更加安全稳定
◆ 每路RS485都有独立的指示灯，能够清晰明了串口的工作状态
◆ 高档金属外壳，精致美观，并可有效保护产品稳定运行
参数类别 | 参数项 | 参数值 | |
串口参数 | 串口类型 | 8路RS485输出/1路RS485输入 | |
接口形式 | 工业接线端子 | ||
防护参数 | 串口 | ESD | ±15KV静电保护 |
EMC | 500W雷击浪涌 | ||
电气隔离 | 3750Vrms隔离电压 | ||
电源 | EMC | 500W雷击浪涌 | |
电气隔离 | 1500VDC/min隔离电压 | ||
过流保护 | |||
防反接保护 | |||
电源参数 | 电压 | DC9~30V | |
功率 | ≤1W | ||
环境要求 | 工作温度 | -40℃～85℃ | |
工作湿度 | ≤95％RH | ||
RS485总线保护器，广泛应用于各行各业：
工业自动化控制系统
支持PLC、变频器、传感器等设备的级联组网，实现多节点数据采集与设备控制（如生产线监控、工艺参数传输）。
智能楼宇与安防系统
用于门禁控制器、温湿度传感器、能源计量表等设备的集中接入，构建稳定可靠的建筑设备管理网络。
电力与能源监控
连接电表、配电监测终端等设备，支持变电站/光伏电站等场景下的多通道数据回传（兼容Modbus等电力规约）。
交通基础设施
适配信号灯控制器、ETC终端、轨道传感器等设备，满足交通信号系统对多节点实时性的要求。
农业与环境监测
组网土壤传感器、气象站、灌溉控制器等农业物联网设备，适应田间长距离布线需求（屏蔽线抗干扰方案）。
