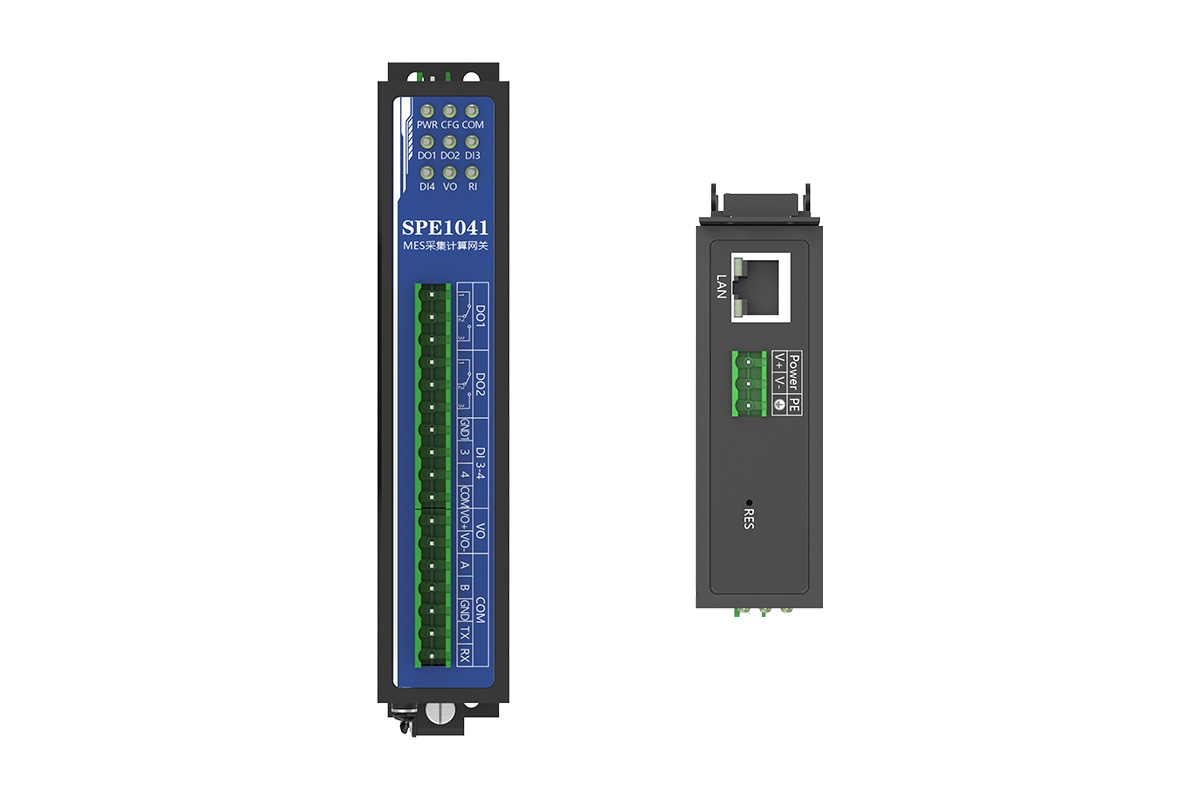

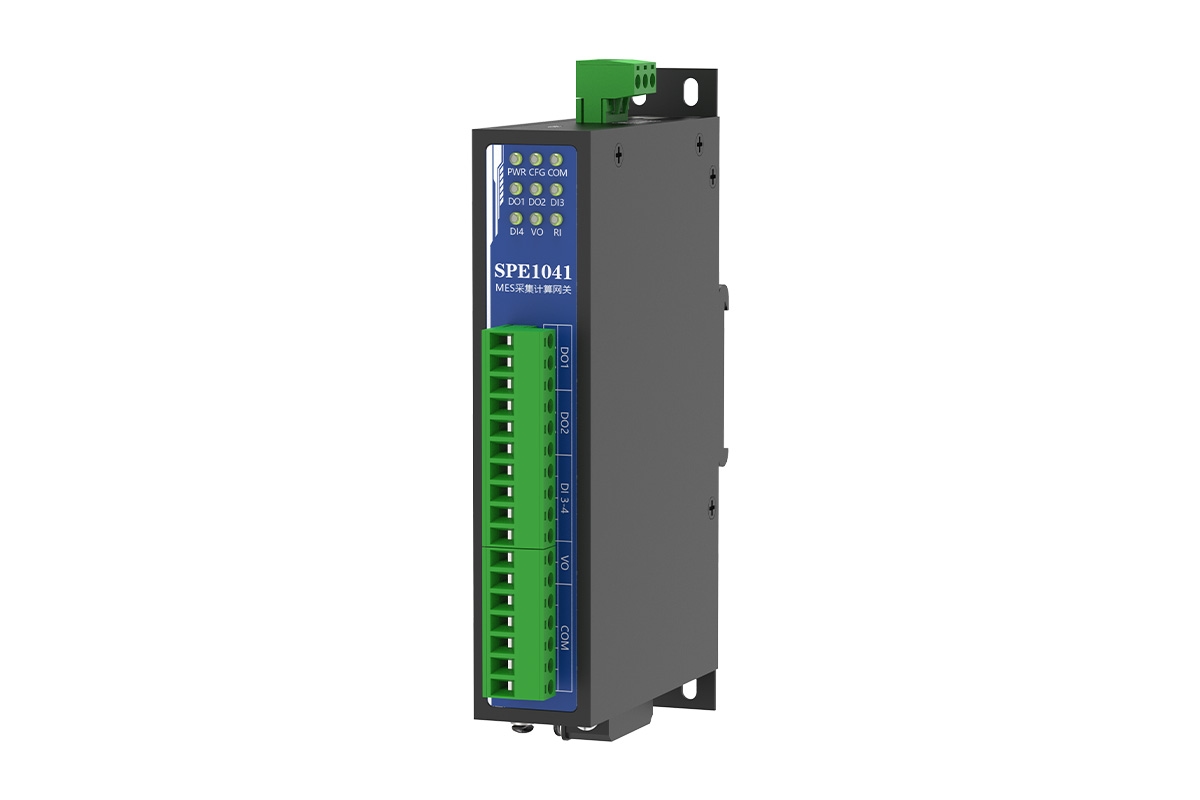

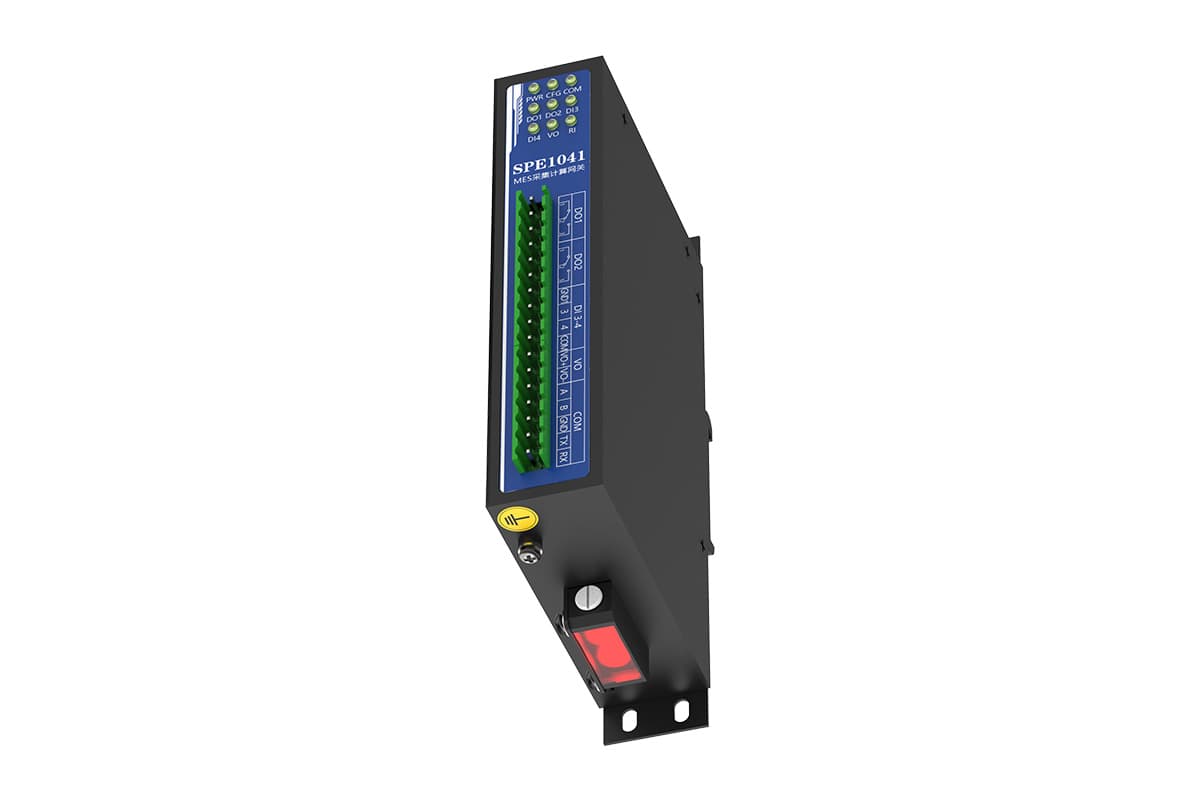

本产品是一款工业级MES采集计算网关，采用32位处理器确保强大的实时处理能力。支持多路IO、红外计数及一路可控电源，能全面采集现场数据并按需制定相应逻辑规则。集成红外计数，无需额外控制器即可实现精准计数，并通过多种协议与数据库（SQLserver/MySQL）灵活上报。本设备以其强大的处理能力、丰富的接口、灵活的数据通信方式以及坚如磐石的工业品质，广泛适用于智能制造、智慧城市、环境监测等多个领域，是您实现设备智能化升级与数据价值挖掘的得力伙伴。
采用工业级32 位处理器，实时处理能力强
支持有源（湿节点）和无源（干节点）信号接入
1路光电传感器接口，实现非接触式高精度计数
支持1路5VDC可控电源输出
支持串口设备间的双向透明传输
数据库类型支持SQL Server和MySQL
支持设置逻辑控制规则
支持多种上报类型与模式
支持多样化的数据模式
支持将采集数据上报至数据库
支持配置参数批量导入导出
WEB配置界面简洁直观
支持DNS 域名解析功能
实时监控系统，可直接查看通道实时状态
工业级设计，宽温工作，抗干扰能力强
宽电压输入：9-30VDC
宽温范围：-40℃～85℃
以太网接口 | |
数量 | 1 |
接口形式 | RJ45 |
线序标准 | TIA/EIA568B 标准线序 |
速率 | 10/100M |
电磁隔离保护 | 2KV |
串口 | |
数量 | 1 |
类型 | RS232/485 |
接口形式 | 工业接线端子 |
接口定义 | RS485_A、RS485_B、GND、RS232_TX、RS232_RX |
EMC | 500W雷击浪涌 |
过流保护 | RS485：30V/100mA |
DI接口 | |
数量 | 2 |
类型 | 光耦输入 |
接口形式 | 工业接线端子 |
有源信号（DI接GND） | 高电平为“1”：+5.0V～30VDC；低电平为“0”：0～+3.0VDC |
无源开关信号（DI接COM） | 开路状态为“0”；闭合状态为“1” |
EMC | 500W雷击浪涌 |
DO接口 | |
数量 | 2 |
类型 | 常开常闭继电器 |
接口形式 | 工业接线端子 |
接触电阻 | ≤100mΩ（1A 6VDC） |
额定负载（阻性） | 3A 250VAC/30VDC |
输出电源 | |
数量 | 1 |
接口形式 | 工业接线端子 |
输出电压 | 5VDC |
传感器接口 | |
数量 | 1 |
检测方式 | 漫反射型 |
输出方式 | PNP输出 |
检测距离 | 5-2500mm（可调） |
反应时间 | ＜2ms |
电源特性 | |
接口形式 | 工业接线端子 |
输入电压 | DC9-30V |
功率 | ≦3.5W |
EMC | 1500W雷击浪涌 |
过流保护 | 支持 |
过压保护 | 支持 |
防反接功能 | 支持 |
网络配置 | |
网络模式 | 静态IP、DHCP自动获取 |
IP地址 | 192.168.1.5 |
子网掩码 | 255.255.255.0 |
网关 | 192.168.1.1 |
主DNS服务器 | 114.114.114.114 |
备用DNS服务器 | 8.8.8.8 |
上报配置 | |
上报类型 | 数据库、TCP Server、TCP Client、UDP、MQTT |
上报模式 | 定时上报、混合上报、变化上报 |
数据库类型 | MySQL、SQL Server |
数据库上报类型 | 更新、追加 |
采集配置 | |
Modbus类型 | Modbus TCP、Modbus RTU |
端口类型 | 支持串口、TCP Server、TCP Client、UDP |
工作环境 | |
工作温度 | -40℃～85℃ |
存储温度 | -40℃～85℃ |
相对湿度 | ≦95％RH |
机械特性 | |
外壳 | 金属 |
IP等级 | IP30 |
尺寸 | 长*宽*高(mm)141×90×30（不含挂板），164×90×30（含挂板） |
实验标准 | |
静电放电抗扰度（ESD） | GB/T 17626.2（IEC 61000-4-2）（接触放电±8kV） |
电快速瞬变脉冲群（EFT） | GB/T 17626.4-2018（网络端口：±2KV；电源端口：±4kV；信号端口：±4kV） |
低温/高温试验 | GB/T 2423.1、2（高温85℃，低温-40℃） |
保修 | |
保修期限 | 5年 |
联系方式 | (86)0371-60201486 http://www.ipcsun.com |
