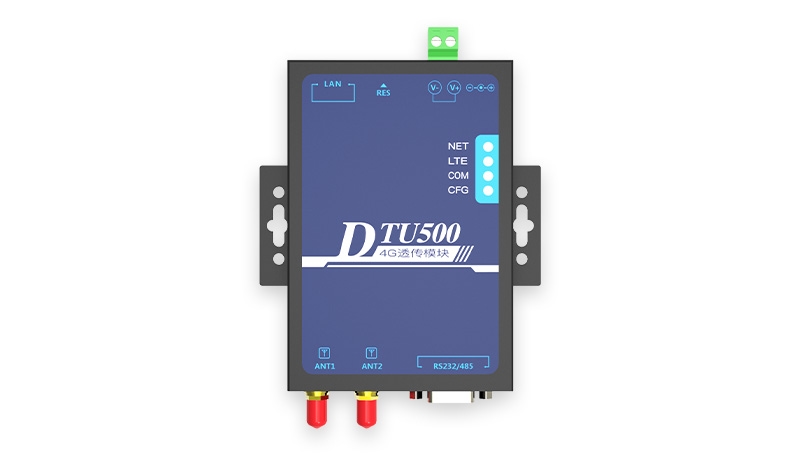

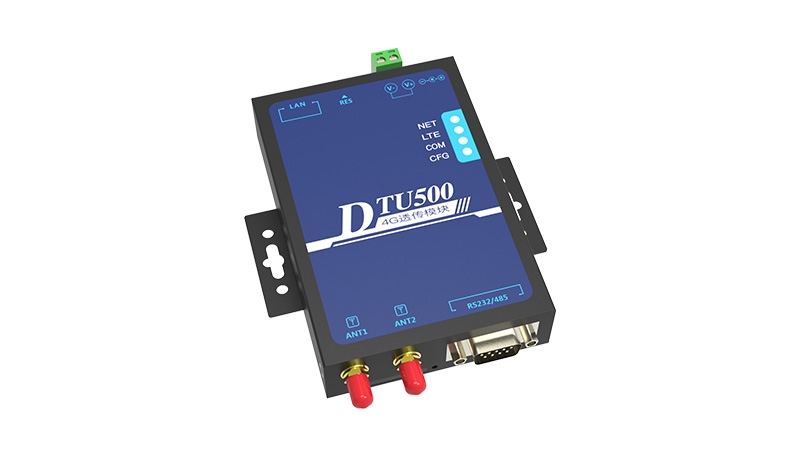

DTU500模块是由郑州捷宸电子科技有限公司研发的工业级4G透传模块，利用现有移动网络可轻松让你的设备实现与Internet的无线连接。具有网络覆盖范围广（只要能够使用移动电话的地方都能使用）、组网灵活快捷（安装即可使用）、运行成本低（按流量计费）等诸多优点。
模块提供一路以太网、一路串口、支持路由及短消息收发功能，模块功能强大使用灵活。模块硬件完全按照工业级标准设计，通讯接口进行了防雷击浪涌处理，电源具有工作电压范围宽、防接反和防雷击保护，可在恶劣电气环境中长期稳定工作。支持可视化PC配置软件及WEB页面配置，通讯参数设置灵活方便。本产品可广泛应用于工业监控、 电力系统、 交通管理、 煤矿监控、 水处理、石油化工、环境动力监控系统、 信息家电和LED信息显示设备等行业。
采用32位高性能处理器，内置硬件看门狗电路，保证模块运行稳定
所有通讯接口均进行防雷击、浪涌处理
使用工业级4G模块，内嵌全功能TCP协议栈
数据全透明传输，用户无需了解复杂的 TCP/IP、PPP 等协议
支持数据中心动态域名或IP 地址访问
支持4组数据中心
支持电话重启功能
支持断线自动重连功能
支持WEB网页和图形化界面软件配置与维护

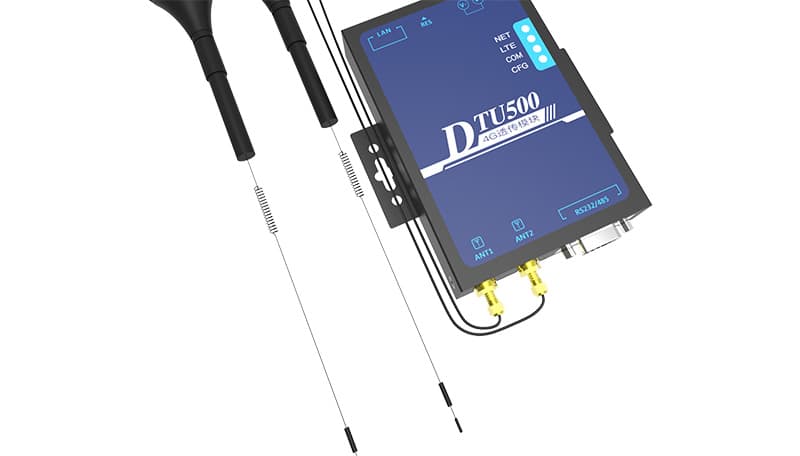

双天线设计数据传输更稳定可靠
具备路由功能，可方便现场设备上网及调试使用
支持中英文短信收发
支持数据中心虚拟串口功能，无缝衔接现有上位机软件
多重软硬件可靠设计，使设备安全运行
| 参数项 | 参数值 |
| 工作频段 | LTE FDD：B1/B3/B8 LTE TDD：B38/B39/B40/B41 TDSCDMA：B34/B39 CFMA 1x/EVDO：B0C GSM：900/1800 |
| 传输速率 | LTE ：LTE FDD: Max 150Mbps (DL) Max 50Mbps (UL) LTE TDD: Max 130Mbps (DL) Max 35Mbps (UL) DC-HSPA+ ：Max 42Mbps (DL) Max5.76Mbps (UL) UMTS ：Max 384Kbps (DL) Max 384Kbps (UL) TD-SCDMA ：Max 4.2Mbps (DL) Max 2.2Mbps (UL) CDMA ：Max 3.1Mbps (DL) Max 1.8Mbps (UL) EDGE：Max 236.8Kbps (DL) Max 236.8Kbps (UL) GPRS：Max 85.6Kbps (DL) Max 85.6Kbps (UL) |
| 无线功率 | Class 3 (23dBm±2dB) for LTE FDD/ TDD Class 2 (24dBm +1/-3dB) for TD-SCDMA Class 3 (24dBm +1/-3dB) for WCDMA Class 3 (24dBm±1dB) for CDMA BC0 Class E2 (27dBm ±3dB) for EDGE 900MHz Class E2 (26dBm ±3dB) for EDGE 1800MHz Class 4 (33dBm ±2dB) for GSM 900MHz Class 1 (30dBm ±2dB) for GSM 1800MHz |
| 灵敏度 | FDD B1: -97dBm (10M) FDD B3: -95dBm (10M) FDD B8: -94dBm (10M) TDD B38/39/40: -97dBm (10M) TDD B41: -96dBm (10M) WCDMA B1: -111dBm WCDMA B8: -110dBm TDSCDMA B34/39/CDMA BC0/GSM 900/1800: -109dBm |
| SIM卡电压 | 1.8V/3V |

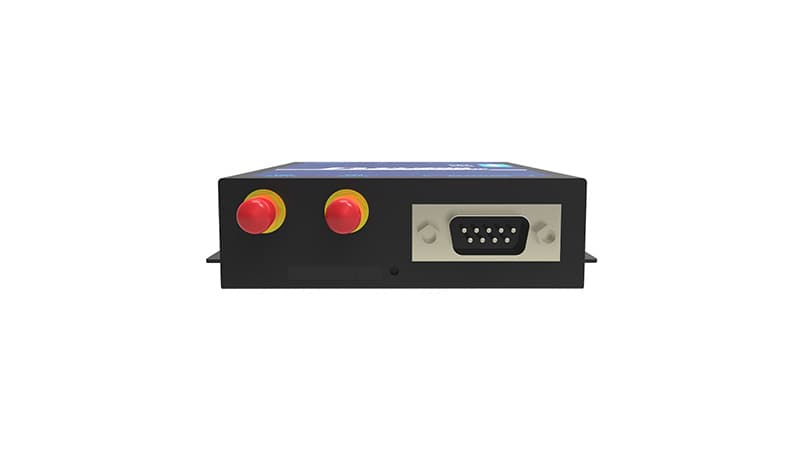

| 天线接口 | SMA母头（标配3米吸盘天线） |
| 串口类型 | RS232 / RS485 |
| 接口类型 | DB9公头 |
| 串口速率 | 1200 ～ 115200bps |

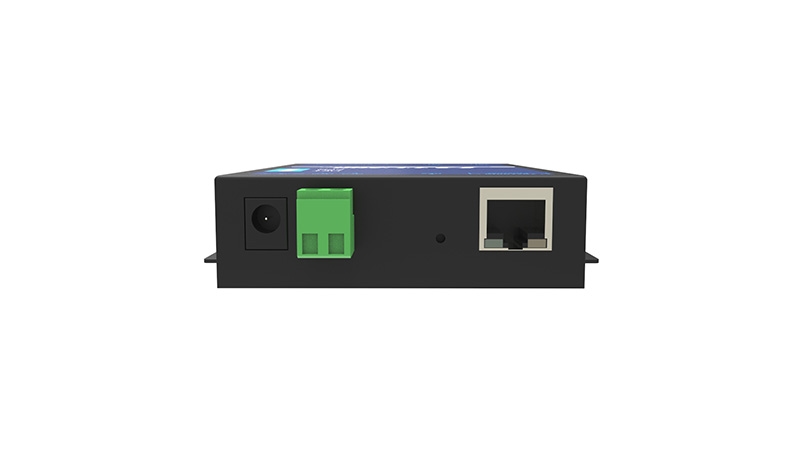

| 工作电压 | DC9V~30V（标配：+12V/0.5A） |
| 功耗 | ≤2.7W（上网、不间断传数据的情况下） |
| 工作温度 | -40℃～+80℃ |
| 储存温度 | -40℃～+80℃ |
| 湿度范围 | 0－95%RH（非冷凝） |
